Kongsberg C Series

Funciones

¿Quieres hablar con un especialista? Sólo tienes que dejar tus datos de contacto abajo y nos pondremos en contacto contigo.

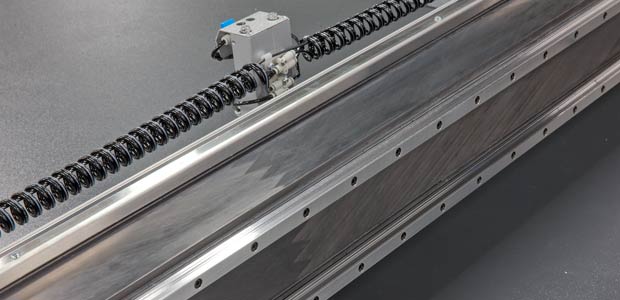

Transversal en compuesto de carbono

El innovador transversal en fibra de carbono, con 3,2 metros de longitud, deja la Kongsberg C equipada de manera única para alta velocidad y rápida aceleración.

Su construcción rígida hace posible mantener la precisión consistente sobre todos los materiales. También minimiza la deflección cuando transporta utillaje pesado o para hendido con alta presión descendente.

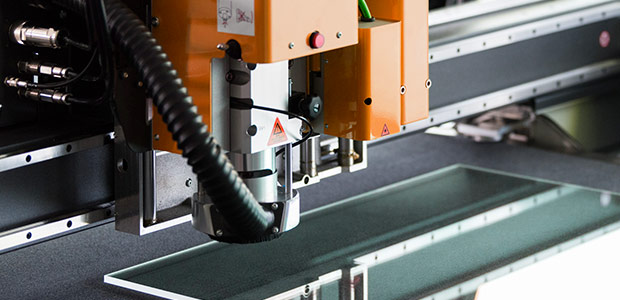

Fresado de alta potencia 3 kW

Las mesas Kongsberg C se pueden configurar para aplicaciones de fresado, con un abanico desde el fresado ligero y esporádico, el grabado en materiales ligeros, y hasta largos trabajos con materiales de alta resistencia – siempre con una productividad que bate récords.

La Kongsberg C es el ÚNICO equipo de acabado super-ancho con una unidad de fresado de altas prestaciones, de 3kW en producción continua.

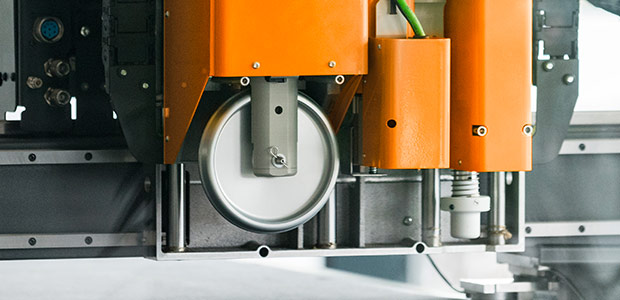

Fuerza descendente para hendido

La Heavy Duty Tool Unit proporciona 500 N (110 lbs) de fuerza descendente, suficiente para hendir incluso los materiales más difíciles en dimensiones de hendido con diámetro grande (150 mm).

Fuerza descendente para hendido

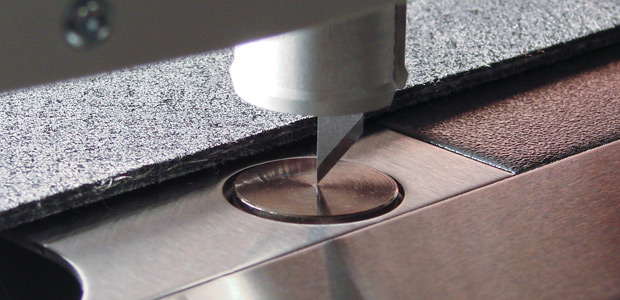

El intercambio de herramientas, fresas o cuchillas, es rápido y sin esfuerzo, gracias al sensor integrado de altura de la punta de herramienta. Este calibra con precisión y automáticamente la profundidad de trabajo para las diferentes herramientas, y contribuye magníficamente a su sencilla operación.

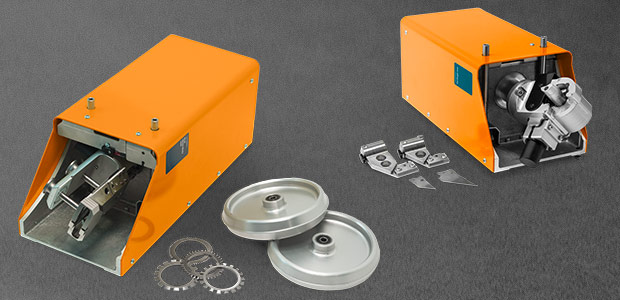

La más amplia gama de herramientas, para todas las aplicaciones y todos los sustratos

Un conjunto completo de herramientas avanzadas, cabezales de herramienta de cambio rápido que proporcionan gran versatilidad, convirtiendo en fácil configurar la mesa de corte para procesar cualquier material.

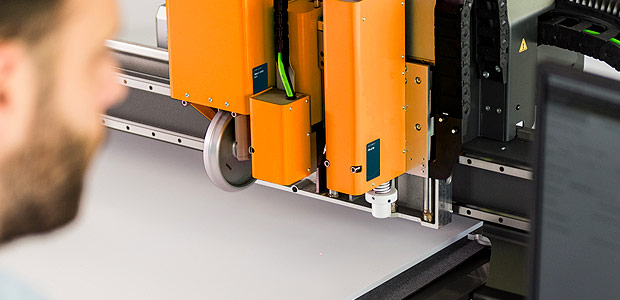

Mapeado de mesa

El procedimiento de mapeado dinámico de la mesa, proporciona la actualización en tiempo real a las condiciones exactas del campo.

Su control de z preciso y automático, durante el corte y grabado, usando el mapeado de la superficie de la mesa, garantiza una calidad de acabado incomparable.

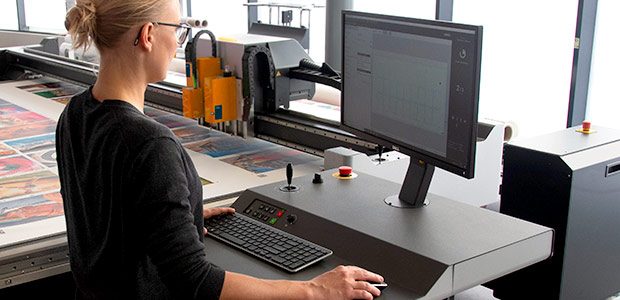

Diseño ergonómico

La estación de trabajo está diseñada con enfoque sobre la seguridad del operario y la facilidad de utilización. Como estándar incluye un joystick integrado y el panel de operador. La estación de trabajo se puede montar a la izquierda, a la derecha y delante de la máquina, cuando no se instala ninguna opción de alimentación por cinta transportadora.

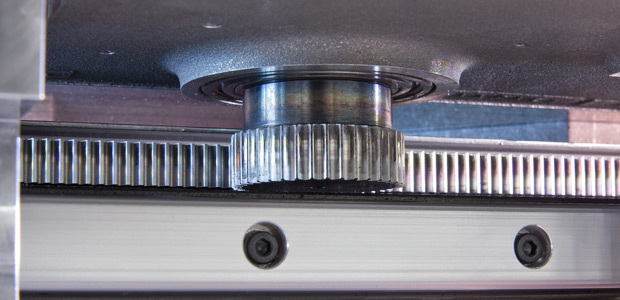

Sistema de tracción por engranaje y piñón

El sistema de accionamiento por engranaje de barra y piñón, proporciona velocidad, durabilidad y la potencia brutal requerida para trabajar a través de materiales densos y gruesos.

El sistema proporciona gran repetibilidad dinámica con pesadas cargas de trabajo.

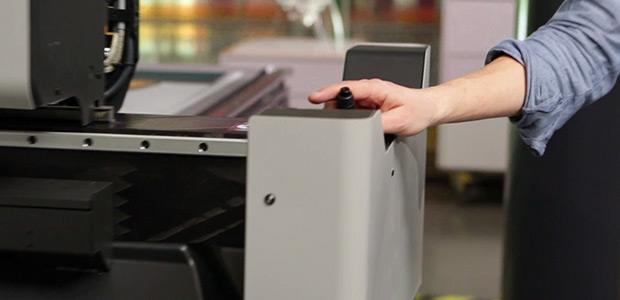

Panel de control auxiliar

Un panel de control adicional en el extremo del transversal, ofrece el acceso fácil al operario, acelerando la producción.

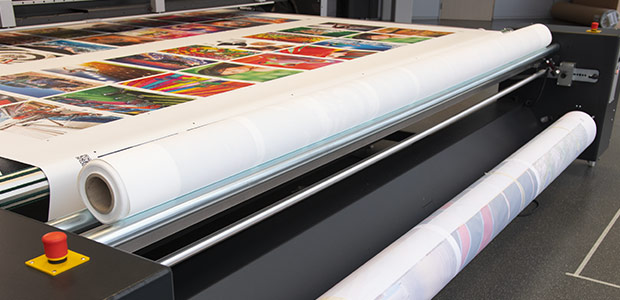

Alimentador de bobina

La Kongsberg C se puede equipar con un alimentador por bobina, de formato ancho, para soportar pesadas bobinas de materiales como textiles, vinilo... hasta 3.330 mm (131 pulg) de anchura.

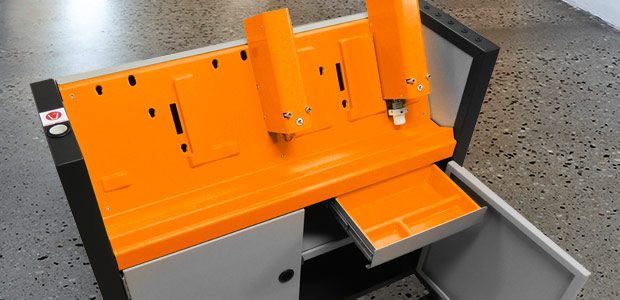

Carro de Herramienta

El cómodo carro del utillaje, facilita muy bien el cambio de cuchillas, puntas e inserciones de herramienta.

Especificaciones técnicas

  C20 C24 C44 C60 C64 C66
Área de trabajo 1680 x 1430
66 x 56
1680 x 3200
66 x 126
2210 x 3200
87 x 126
3210 x 1600
126.37 x 63
3210 x 3200
126.37 x 126
3210 x 4800
126.37 x 189
mm
in.
Área de trabajo, producción multizona, mesa estándar n/a
1680 x 1450
66 x 57
2210 x 1450
87 x 57
n/a 3210 x 1600
126 x 63
3210 x 2210
126 x 87
mm
in.
Tamaño máximo del material, sin alimentación de la cinta 1740 x 1900
68 x 75
1740 x 3700
68 x 146
2270 x 3700
89 x 146
3330 x 2125
131 x 83½
3330 x 3730
131 x 147
3330 x 5330
131 x 210
mm
in.
Tamaño máximo del material, con alimentación de cinta 1680
66
1680
66
2210
87
3210
126½
3210
126½
n/a mm
in.
Dimensiones totales, incluida la estación de trabajo 3600 x 2300
142 x 91
3600 x 3900
142 x 154
4100 x 3900
161 x 154
5100 x 2320
201 x 91½
5100 x 3920
201 x 154½
5100 x 5520
201 x 217
mm
in.
Dimensiones totales, sin estación de trabajo 2760 x 2300
109 x 91
2760 x 3900
109 x 154
3260 x 3900
128 x 154
4260 x 2320
168 x 91½
4260 x 3920
168 x 154½
4260 x 5520
168 x 217
mm
in.
Peso 800
1765
600
1325
800
1760
800
1760
1300
2870
1750
3960
kg
lbs
Velocidad máxima 100
66
m/min
IPS
Aceleración máxima 1.72 G 1.72 G 1.65 G 1.57 G 1.57 G 1.57 G
Secciones de vacío 4 8 8 4 8 8
Espacio libre de desplazamiento (excluyendo la capa inferior de corte) 70
2.75
mm
in.
